Messanleitungen
Damit alles perfekt passt: Unsere Darstellung helfen Ihnen beim korrekten Vermessen von Zylindern und Schlössern.

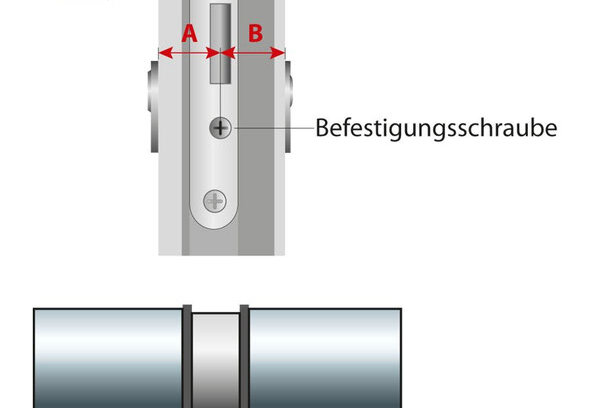

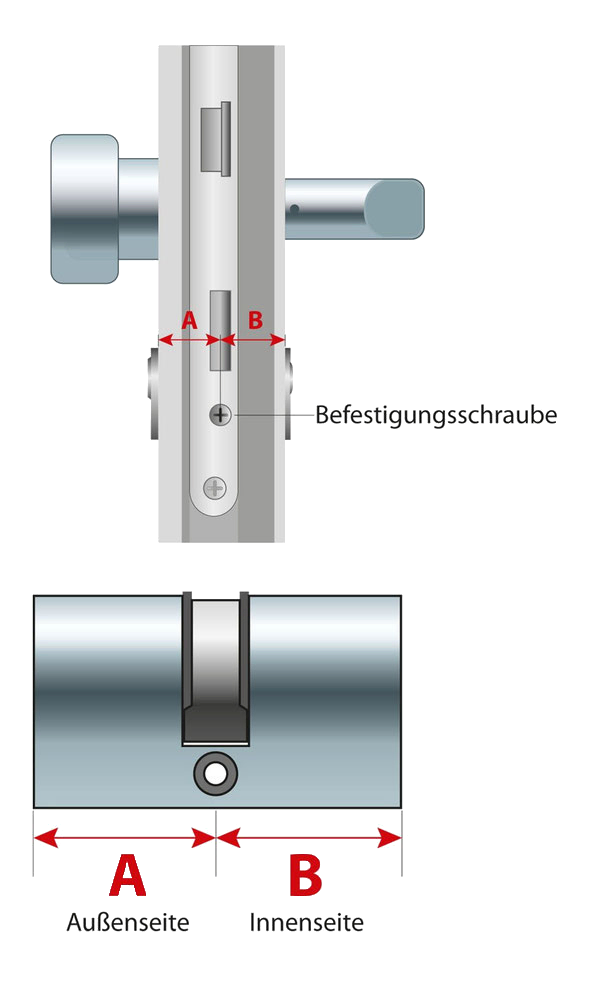

Um die korrekte Länge eines Profilzylinders zu ermitteln, messen Sie von der Mitte der Stulpschraube (das ist die Schraube, mit der der Zylinder im Schloss fixiert wird) nach außen und innen. Diese beiden Längen ergeben das Gesamtmaß und werden üblicherweise als z. B. 30/40 mm angegeben (Außenmaß / Innenmaß).

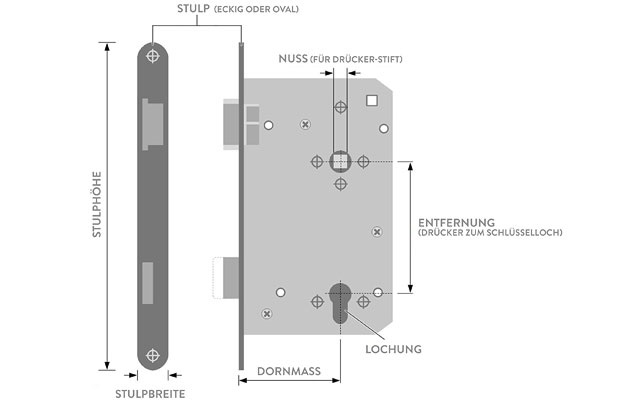

Beim Messen eines Schlosses sind vor allem zwei Maße wichtig:
Dornmaß (A):
Abstand von der Stirnseite (Stulp) des Schlosses bis zur Mitte des Schlüssellochs bzw. Drückerlochs.
→ Das Dornmaß liegt je nach Schloss bei ca. 25–80 mm.Stulpbreite (B):
Die Breite der Schloss-Stirnplatte (sichtbarer Metallbereich an der Türkante).
→ Häufige Maße sind z. B. 18, 20 oder 24 mm.
